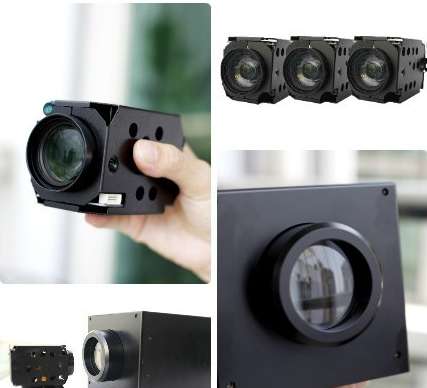

平行光管VC-1100是調整攝像機機芯與鏡頭焦點曲線，調焦使用，平行光管VC-1100確認從W端到T端以及T端到W端焦點是否落在焦點曲線上，這款平行光管口徑60mm，模擬無窮遠。可以任意定制焦點，任意模擬距離，譬如焦點F=600mm，滿足不同攝像頭機型調焦使用。
平行光管VC-1100工作原理：
一、平行光管的定義：
平行光管英文名稱：collimator平行光管VC-1100
平行光管VC-1100是產生平行光束的儀器，通過它取得來自無限遠的光束，此光束謂之平行光。
二、平行光管VC-1100的主要用途：
主要是用來產生平行光束的光學儀器，是裝校調整光學儀器的重要工具，也是光學量度儀器中的重要組成部分，配用不同的分劃板，連同測微目鏡頭，或顯微鏡系統，則可以測定透鏡組的焦距，鑒別率，及其他成像質量。
三、平行光管VC-1100工作原理：
將附配的調整式平面反光鏡固定于被檢運動直的工件上，用附配于光管的高斯自準目鏡頭，通過光管上的高斯目鏡觀察，可以進行運動工件的直線性檢驗。光源發出的光經聚光鏡會聚與分光板反射后均勻照亮分劃板。當分劃板位于物鏡的焦面上時，分劃板的像在物鏡像空間的無窮遠處，即由平行光管VC-1100發出的光是平行光束。
平行光管VC-1100規格參數
f=320mm レンズ口徑φ60無限コリメーター
f=320mm Lens aperture φ60 collimator
- 小型、低価格
- Small size, budget prices
仕様 / Specifications
| ピント位置（Focus position） | Infinity position |
| チャート寸法（Chart size） | 135（W）x102（H）mm chart（Sheet type） |
| 使用レンズ（Lens） | φ60mm ｆ=320mm |
| 光源（Light source） | Harlogen lamp（DC lighting） |
| 輝度面（Luminance face size） | 112（W）x 84（H）mm |
| 輝度（Luminance） | 127.3cd/㎡ |
| 輝度ムラ（Unevennes of luminance） | ±20％ |
| 電源（Power supply） | AC100～240V（50Hz/60Hz）??52VA |
外形寸法（Dimensions）
相對廉價的平行光管VC-1100請聯系姜生18620350396 | 159（W）x208（H）x523（D）mm 5.5kg
|
