帕爾光學Pearl解像力投影檢測器 RPT-201/ RPT-201T/RPT-107

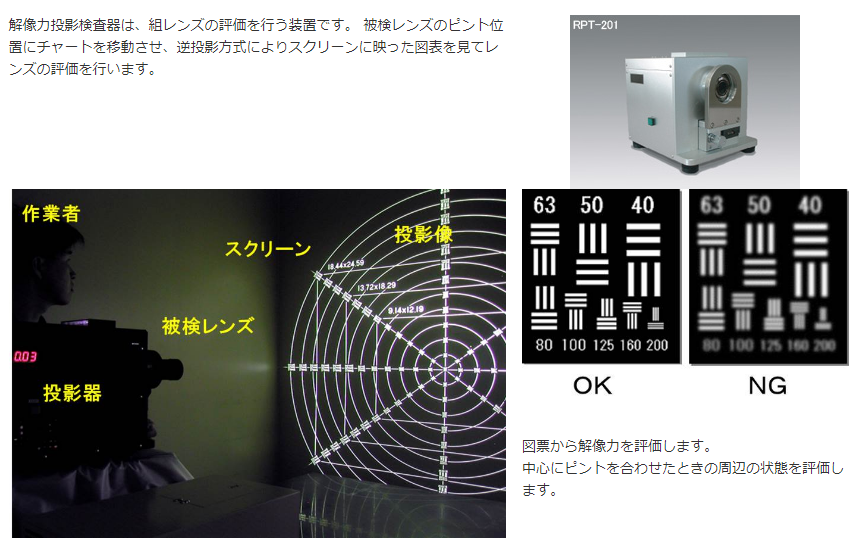

摘要：帕爾光學Pearl解像力投影檢測器 RPT-201/ RPT-201T/RPT-107分辨率投影檢查器是進行組鏡頭評價的裝置。將圖表移動到被檢鏡頭的焦點位置，通過反投影方式觀察屏幕上的圖表，進行鏡頭的評價。
帕爾光學Pearl解像力投影檢測器 RPT-201/ RPT-201T/RPT-107分辨率投影檢查器是進行組鏡頭評價的裝置。將圖表移動到被檢鏡頭的焦點位置，通過反投影方式觀察屏幕上的圖表，進行鏡頭的評價。
| 型式 | RPT-201 | RPT-107 |
|---|---|---|
| 用途（被検物） | CCDカメラ用レンズ、CCTVレンズ、ITVレンズ、攜帯電話用レンズ | |
| 最短フランジバック | マウント基準面より5mm | |
| 焦點調整範囲 | 前後移動量 25mm | |
| 移動量表示 | 0.01mmデジタル表示 | |
| レンズマウント受け | M72?×?1 | |
| 光源 | 24V 200W ハロゲンランプ | |
| チャート（オプション） | 2/3型サイズ以下 | |
| 消費電力 | AC100V/115V/200V/220V, 220W | AC100V/115V/200V/220V, 200W |
| 寸法、重量 | L320×H285×W255, 16kg | L465×H270×W200, 18kg |
| 付屬品 | スペアランプ、スペアヒューズ、本體カバー、電源コード、取扱説明書 | |
RPT-107、RPT-108、RPT-201用標準圖表框形狀
| 名 稱 | チャート外徑 | チャート有効徑 | 備 考 |
|---|---|---|---|
| Aタイプ | φ30mm | φ10mm | |
| Bタイプ | φ13mm | φ12mm | 250本／mm チャート用 |
| Cタイプ | φ13mm | φ12mm | 250本／mm チャート用、攜帯電話レンズ用 |
