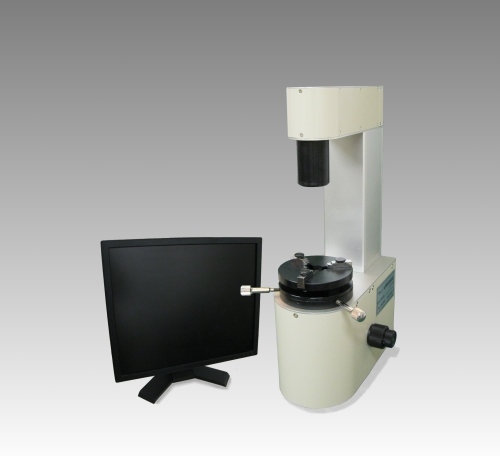

透過式偏心測定器CM-300
摘要：透過式偏心測定器CM-300是通過透射方式測定被檢透鏡（凸透鏡、凹透鏡、組合透鏡等）的外徑和光軸的偏心量的裝置。
透射式偏心測定器[CM-300]是通過透射方式測定被檢透鏡（凸透鏡、凹透鏡、組合透鏡等）的外徑和光軸的偏心量的裝置。雖然搭載了數碼相機，但不使用電腦，可以連接本公司制造的圖像處理裝置IPS-6000計算測定結果。另外，CM-100α的光學系統，CM-100α那么難以測定的被檢鏡頭也可以作為清晰的像進行測定。

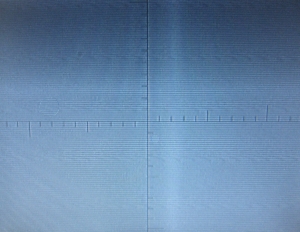

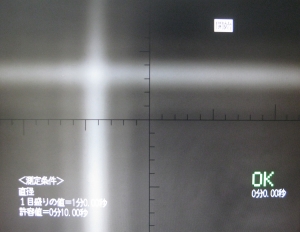

CM-100αの測定畫面 CM-300の測定畫面
| 型式 | CM-300 |
| 用途 | 凸レンズ、凹レンズ、貼り合わせレンズ等 |
| デジタルカメラ |
サイズ：1/3型 白黒 インターフェイス：Camera Link |
| モニタ | 液晶８型 DVI入力 |
| レンズホルダー | φ10～50ｍｍ |
| 被検レンズの焦點距離 | ±3mm～∞ |
| 最小読み取り分解能 | 約3秒 |
| 光源 | 緑色高輝度LED |
| 電源 | AC100～240V 50/60Hz |
出芯顯微鏡、透射式偏心測量儀是測量透鏡透射偏心的裝置。

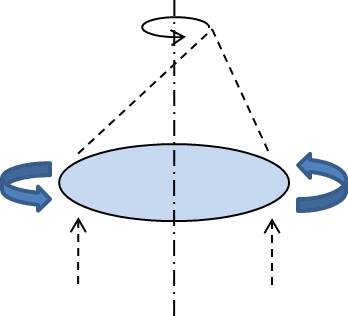

透過偏心是指透過光偏離光軸時的偏移量。
順便說一下，光軸是指連接鏡頭兩面各球心的直線。
實際上是以外徑為基準旋轉鏡頭進行測量。
從該光軸的偏移包括偏移（橫向偏移）和傾斜（傾斜）
有兩種。
抽芯顯微鏡、透射式偏心測量儀用于“鏡頭取芯后的確認”、“巴薩姆行程”、“組鏡頭的檢查”。
